製品一覧Ⅰ

製品について

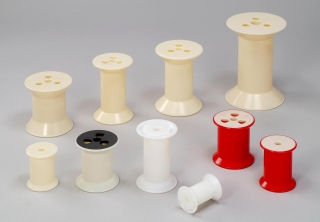

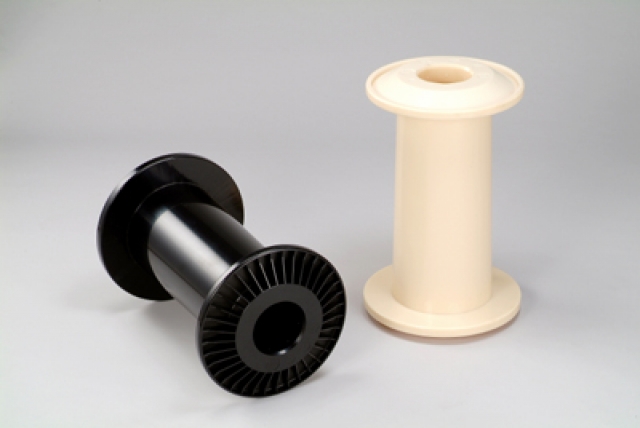

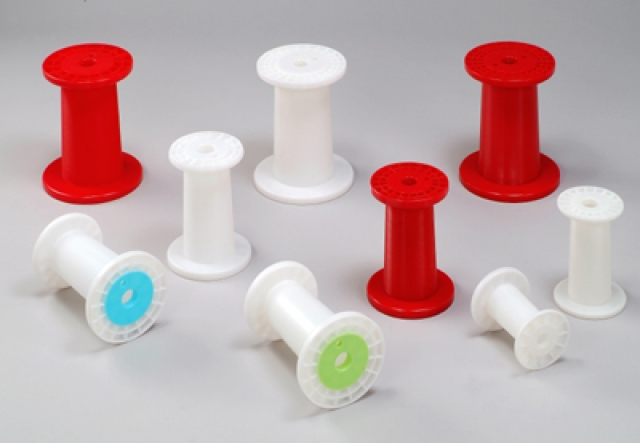

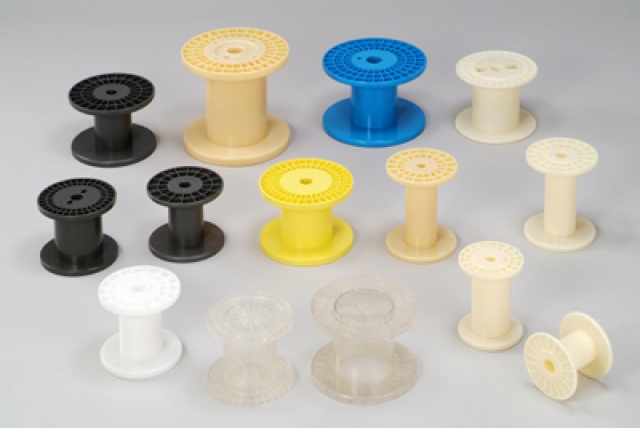

我が社は新品のボビン(コイルの巻枠)を台湾にある GOING WELL CO., LTDからコンテナーで輸入しております。GOING WELL CO., LTDではあらゆるニーズに応じて数多くのリールやボビンの開発、製造をしています。

製品一覧

〔PT Type Ⅰ〕

品番	品名	上辺鍔径 D1 mm	下辺鍔径 D2 mm	上辺胴径 d1 mm	下辺胴径 d2 mm	内幅 L1 mm	全長 L2 mm	穴径 h1/h2 mm	鍔厚 t1/t2 mm	重量 W g	材質	補足
1	PT-1	95	103	53	58	100	120	21	10	100	ABS/HIPS
2	PT-2(A)	102	112	60	67	150	170	20	10	150	HIPS
3	PT-2(B)	102	112	60	67	150	170	26	10	150	HIPS
4	PT-4(A)	124	140	74	86	170	200	26	15	340	HIPS
5	PT-4(B)	124	140	74	86	170	200	26	15	250	HIPS
6	PT-4(C)	124	140	74	86	170	200	26	15	250	HIPS
7	PT-4(D)	124	140	74	86	170	200	30	15	250	HIPS
8	PT-4LR	124	140	74	86	170	200	26	15	250	HIPS
9	PT-4R	124	140	74	86	170	200	26	15	260	HIPS
10	TR4K(A)	124	140	74	86	170	200	26	15	250	HIPS
11	TR4K(B)	124	140	74	86	170	200	26	15	300	HIPS
12	PT-10	160	180	96	110	200	230	29	15	500	HIPS
13	PT-10(A)	160	180	96	110	200	230	26	15	620	HIPS
14	PT-10(B)	160	180	96	110	200	230	29/30	15	420	HIPS
15	PT-10LR	160	180	96	110	200	230	30	15	370	HIPS
16	PT-10 NEW	160	180	96	110	200	230	26	15	620	ABS/HIPS

〔PT type Ⅱ〕

品番	品名	上辺鍔径 D1 mm	下辺鍔径 D2 mm	上辺胴径 d1 mm	下辺胴径 d2 mm	内幅 L1 mm	全長 L2 mm	穴径 h1/h2 mm	鍔厚 t1/t2 mm	重量 W g	材質	補足
1	PT-15(A)	180	200	96	110	200	230	30	15	550	HIPS
2	PT-15(B)	180	200	96	110	200	230	30	15	740	ABS/HIPS
3	PT-15E	180	200	96	110	200	230	30/22	15	550	HIPS
4	PT-15(F)	180	200	96	110	200	230	30	15	560	HIPS
5	PT-15 NEW	180	200	96	110	200	230	30	15	740	HIPS
6	PT-15HT	180	200	96	110	200	230	30	15	740	ABS/HIPS
7	PT-20(A)	210	200	132	150	250	280	30	15	900	ABS
8	PT-20(B)	210	230	132	150	250	280	30	15	870	HIPS
9	PT-25(A)	215	230	110	130	250	280	30	15	1000	ABS
10	PT-25(B)	215	230	110	130	250	280	30	15	1000	HIPS
11	PT-25(C)	215	230	110	130	250	280	30	15	780	ABS/HIPS
12	PT-60	270	300	150	180	350	400	45	25	2400	ABS

〔PT type Ⅲ〕

品番	品名	上辺鍔径 D1 mm	下辺鍔径 D2 mm	上辺胴径 d1 mm	下辺胴径 d2 mm	内幅 L1 mm	全長 L2 mm	穴径 h1/h2 mm	鍔厚 t1/t2 mm	重量　 W 　 g	材質	補足
1	PT-90(A)	300	315	180	200	425	501	100	38	2500	ABS
2	PT-90(B)	300	315	180	200	425	501	100	38	3900	ABS

〔PL type〕

品番	品名	鍔径 D mm	胴径 d mm	全長 L mm	内幅 l mm	穴径 h1/h2 mm	鍔厚 t1/t2 mm	重量 W ｇ	材質	補足
1	PL-1	80	50	120	100	20	10	80	ABS/HIPS
2	PL-2	100	65	145	125	20	10	160	HIPS
3	PL-4	125	80	190	160	26	15	240	HIPS
4	PL-8	160	100	230	200	30	15	470	HIPS
5	PL-3H(A)	120	76	150	130	20	10	195	HIPS
6	PL-3H(B)	120	76	150	130	20	10	230	HIPS

〔NP type & P typeⅠ〕

品番	品名	鍔径 D mm	胴径 d mm	全長 L mm	内幅 l mm	穴径 h1/h2 mm	鍔厚 t1/t2 mm	重量　W 　g	材質	補足
1	NP-2	100	60	130	110	20	10	130	ABS
2	NP-13	202	117	188	153	32	17.5	850	ABS
3	NS-5	120	54	150	130	15	10	195	ABS
4	P-1F	100	50	84	70	20	7	105	ABS
5	P-3A	124	64.5	117.5	93.5	22	12	130	HIPS
6	P-3C	120	54	150	130	20	10	195	ABS
7	P-3R	130	60	110	90	20	10	170	ABS/HIPS
8	P-3RL	130	80	110	90	20	10	230	ABS
9	P-3RT	130	80	110	90	20	10	220	ABS/HIPS
10	P-5A	155	90	119	107	22.5	6	250	HIPS
11	P-5R	160	70	114	90	20	12	300	ABS/HIPS
12	P-5RL	160	90	114	90	20	12	300	ABS/HIPS
13	P-5RT	160	90	114	90	20	12	305	ABS/HIPS
14	p-5RM	160	100	114	90	20	12	300	ABS/HIPS
